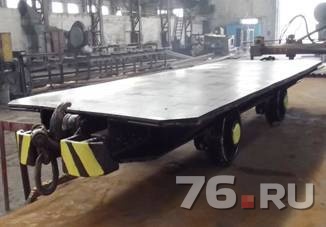

Платформы шахтные на базе вагонеток грузовых.

Платформы шахтные на базе вагонеток грузовых.
Основные параметры и размеры платформ шахтных
Наименование

ТТ-600-01

ТТ-900

ПТКУ-600

ПТКУ-900

1. Колея, S, мм

600

900

600

900

2. Длина по буферам, L, мм

3100

3160

2700

3360

3. Ширина, В, мм

1100

1300

930

1380

4. Высота от головки рельса, Н, мм

374

415

900

940

5. Высота от головки рельса до опорной поверхности груза, Н1, мм

-

-

352

410

6. Жесткая база, С, мм

1100

1100

800

1100

7. Диаметр колеса по ободу катания, D, мм

300

350

300

350

8. Высота от оси сцепки до головки рельса, h, мм

320

365

320

365

9. Масса не более, кг

860

1095

750

1225

10. Грузоподъемность, не более, тонн

10

10

6

10

11. Тип сцепки

Крюковая вращающаяся ВТ-70 или СКВ

Крюковая вращающаяся ВТ-70 или СКВ

Крюковая вращающаяся ВТ-70 или СКВ

Крюковая вращающаяся ВТ-70 или СКВ
